Ogrzewanie podłogowe elektryczne – zasada działania

Ogrzewanie podłogowe elektryczne polega na ułożeniu kabli grzewczych w warstwie posadzki lub ewentualnie specjalnych mat grzewczych na powierzchni posadzki/wylewki. Dzięki przewodom grzejnym, które nagrzewają się podczas przepływu prądu elektrycznego, ciepło jest przekazywane do pomieszczeń. Sterowanie właściwą temperaturą grzania umożliwia termostat.
Jeśli chodzi o podłogowe ogrzewanie elektryczne, dostępne są dwa jego rodzaje:
- bezpośrednie – dzięki niemu ciepło odczujemy po ok. 30-60 min po tym, gdy ustawimy pożądaną temperaturę pomieszczenia; pobiera ono prąd w momencie działania, zatem aby oszczędzić na rachunkach, trzeba obniżyć temperaturę lub wyłączać ogrzewanie w określonych porach,
- akumulacyjne – w jego przypadku energia elektryczna jest pobierana w czasie trwania tańszej, II taryfy opłat za prąd, co pozwala znacznie obniżyć rachunki; ciepło jest akumulowane i oddawane w sposób ciągły w dłuższym przedziale czasu, zwykle w ciągu dnia.
Ogrzewanie podłogowe elektryczne pod panele czy płytki ceramiczne to chętnie wybierany przez inwestorów system grzewczy. Decydują o tym względy:
- finansowe – koszt zakupu urządzeń oraz ich montażu, a także późniejszej eksploatacji jest niski, dzięki czemu można wygenerować znaczne oszczędności; dodatkowymi zaletami jest to, że nie ma potrzeby budować komina i kotłowni albo podłączyć budynku do sieci gazowej, a także istnieje możliwość połączenia systemu z fotowoltaiką i stworzenia zeroenergetycznego domu,
- użytkowe – podłogówka elektryczna jest bardzo komfortowa i wydajna w trakcie eksploatacji, gdyż za jej pomocą możemy ogrzewać dom dokładnie wtedy, kiedy potrzebujemy (w tym celu wystarczy ustawić pożądane parametry, do czego wykorzystamy wygodną w obsłudze aplikację), i zawsze mamy gwarancję optymalnego rozkładu temperatur w pomieszczeniach; duże znaczenie ma też to, że nie musimy gromadzić opału na zimę i tracić miejsca na jego przechowywanie,
- ekologiczne – omawiany system nie prowadzi do wytwarzania smogu oraz zapewnia brak cyrkulacji kurzu w powietrzu.
Sprawdź, jakie ogrzewanie, elektryczne czy wodne, jest bardziej ekonomiczne.
Dodatkowo, ogrzewanie podłogowe jest bardzo estetyczne – wszystkie jego elementy są schowane pod podłogą, więc naszego domu nie szpecą ani rury, ani grzejniki naścienne, co pozwala całkowicie dowolnie aranżować przestrzeń. Cechą systemu jest również jego trwałość – może on nam służyć nawet ponad 50 lat.
Ogrzewanie podłogowe – elementy niezbędne do montażu

Do montażu ogrzewania podłogowego będą potrzebne następujące materiały:
- przewód grzejny – warto wybrać jednostronnie zasilane kable grzejne stałomocowe przeznaczone do napięcia 230 V, które powinny mieć wytrzymałość mechaniczną klasy M2 i moc liniową 6 W/m, 10 W/m lub 18 W/m; alternatywą są samoprzylepne maty grzewcze, o grubości ok. 3,5–4,5 mm, które mogą mieć moc powierzchniową na poziomie 70 W/m2, 100 W/m2, 150 W/m2 lub 200 W/m2,

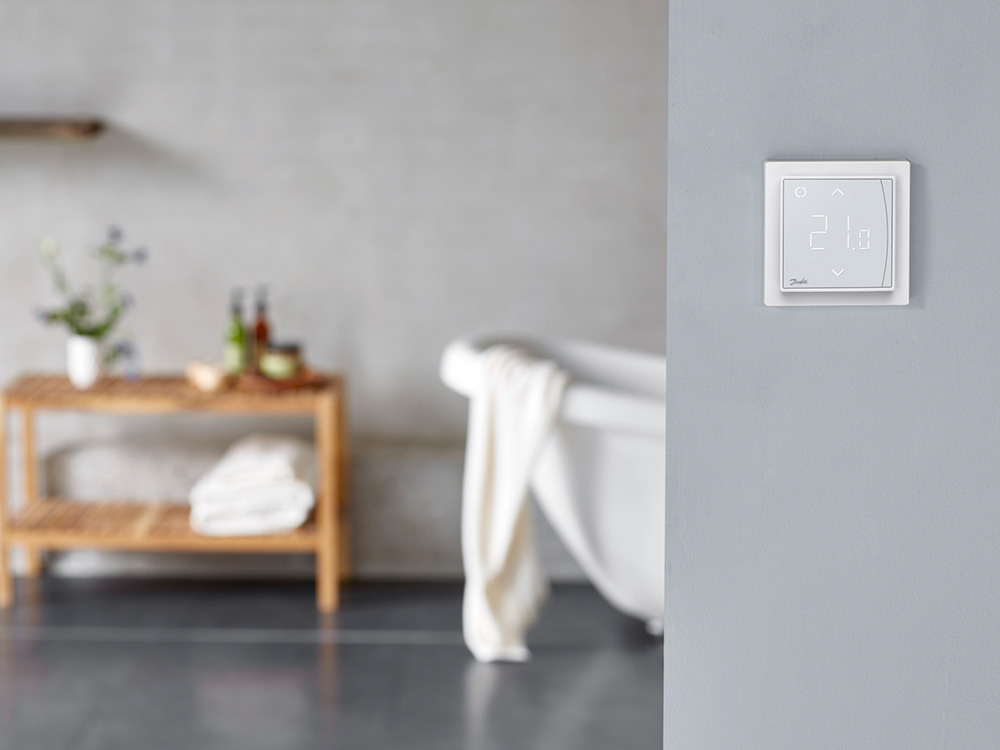

- termostat do ogrzewania podłogowego – na rynku dostępnych jest wiele modeli termostatów, od najprostszych, regulujących temperaturę, po bardzo zaawansowane, obsługiwane przez aplikację za pośrednictwem Wi-Fi i posiadające nowoczesne funkcje; mają one na przykład ekran dotykowy, podwójny czujnik (powietrzny i podłogowy), opcje programowania ogrzewania w trybie tygodniowym czy ochrony przed zamarzaniem, jak również system kontroli czujnika, który w przypadku awarii wyłącza ogrzewanie.
Montaż ogrzewania podłogowego krok po kroku
Sporządzenie projektu
Pierwszym krokiem w procesie montażu jest projekt ogrzewania podłogowego. Powinien go sporządzić specjalista, który musi uwzględnić wiele aspektów, w tym m.in.:
- miejsce montażu termostatów – powinny one znajdować się w miejscach nienasłonecznionych oraz na ścianach wewnętrznych domu, a do każdego z nich warto doprowadzić osobne zasilanie z rozdzielni,
- rozłożenie kabli grzejnych – układa się je w kształt spirali lub meandru i oba sposoby są tak samo skuteczne,
- umiejscowienie stałej zabudowy oraz armatury typu wanna czy brodzik, aby przewody grzejne poprowadzić obok nich,
- rozstaw kabli – w pomieszczeniach z niższą temperaturą, takich jak garaż czy spiżarnia, kable grzejne mogą być ułożone z większym odstępem, natomiast np. w łazience powinna być wyższa temperatura, a więc kable będą ułożone bliżej siebie,
- rodzaj wylewki – jastrych cementowy nieco gorzej przewodzi ciepło, ale za to ma bardzo dobre właściwości akumulacyjne, przez co dłużej oddaje ciepło i będzie dobrym wyborem, jeśli zależy nam na oszczędnościach; wylewka anhydrytowa jest cieńsza i znacznie lepiej przewodzi ciepło, co oznacza, że nagrzewa się o wiele szybciej, ale kosztem właściwości akumulacyjnych.
- Duże znaczenie ma też to, aby fachowiec na podstawie dostarczonych przez nas danych określił zapotrzebowanie na ciepło i dobrał moc grzewczą oraz długość kabli grzejnych. Pamiętajmy, że warto zastosować rekuperację zamiast kominów wentylacyjnych, które nie sprawdzają się w nowych, bardzo szczelnych domach. Zwróćmy ponadto uwagę na warunki przyłączenia energii elektrycznej, gdyż do standardowej mocy, wynoszącej zwykle 11-15 kW, należy dodać moc ogrzewania elektrycznego – na każde 10 m² domu jest to 1 kW. Przyłączenie nie powinno być mniejsze niż 22 kW.
Powyżej wskazane aspekty to tylko część działań, jakie są związane z planowaniem systemu grzewczego. Projekt ogrzewania podłogowego warunkuje prawidłowy montaż instalacji, dlatego na jego wykonanie należy zwrócić szczególną uwagę.
Montaż ogrzewania podłogowego

Decydując się na podłogowe ogrzewanie elektryczne, pamiętajmy, aby:
- podłoże betonowe na gruncie było suche i idealnie równe, aby każdy kolejny element – a na końcu maty i kable grzejne – leżał równo i na tym samym poziomie, na podłożu położyć materiał izolacyjny, np. styropian – ważne, aby warstwy izolacji były grube, dzięki czemu zapotrzebowanie na moc będzie mniejsze, a także aby pomiędzy nimi nie występowały przerwy, a jeśli tak jest, należy użyć pianki montażowej.
- Następnie wykonujemy pierwszą, cienką wylewkę, na której, uwzględniając odpowiedni rozstaw, układa się kable grzewcze (powinny one znajdować się na głębokości 6-7 cm) i kable zasilające. Muszą one być rozmieszczone tak, aby nie stykały się z izolacją termiczną – w tym wypadku wystarczy kilka milimetrów odległości. Kabli nie możemy przecinać i skracać, gdyż spowoduje to utratę gwarancji oraz grozi zwarciem w instalacji elektrycznej.
- Nie zapomnijmy o rurkach, np. peszel, przeznaczonych na czujniki temperatury. Po rozłożeniu kabli należy wykonać test działania i wykonać ewentualne naprawy. Kolejnym krokiem jest zalanie kabli grzejnych wybraną wylewką. Po jej wyschnięciu można układać podłogę.
- Warto poprosić o pomoc elektryka, który np. podzieli instalację na kilka wyłączników różnicowo-prądowych (dzięki temu łatwiej będzie można wykryć usterkę) oraz dokona pomiaru kabli grzejnych, aby sprawdzić, czy nie zostały one uszkodzone podczas montażu (jest to wymagane dla zachowania gwarancji).
- Specjalista będzie potrzebny również do przygotowania osobnego, 3-fazowego zasilania dla falownika, jeśli zdecydujemy się na fotowoltaikę. Montując ją, pamiętajmy o umieszczeniu paneli na tej części dachu, która znajduje się na południu (optymalny spadek połaci to 35°).
Ogrzewanie podłogowe możemy łatwo i szybko zamontować, szczególnie jeśli posiadamy doświadczenie podczas prac remontowych, Pamiętajmy jednak o zachowaniu opisanych powyżej zasad i wyborze wysokiej jakości akcesoriów, a także o skorzystaniu z dodatkowej pomocy specjalistów.
